Что включает измерение вибрации строительных конструкций?
Измерение вибрации строительных конструкций представляет собой комплекс инструментальных и натурных измерений, направленных на определение фактического уровня колебаний здания, сооружения или отдельных элементов. Работы начинают с изучения объекта, технического задания, проектных решений, сведений об источнике вибрации и условий эксплуатации. Источником могут быть промышленное, инженерное или испытательное оборудование, транспорт, строительные механизмы, технологические линии, вентиляционные установки и другие динамические воздействия.

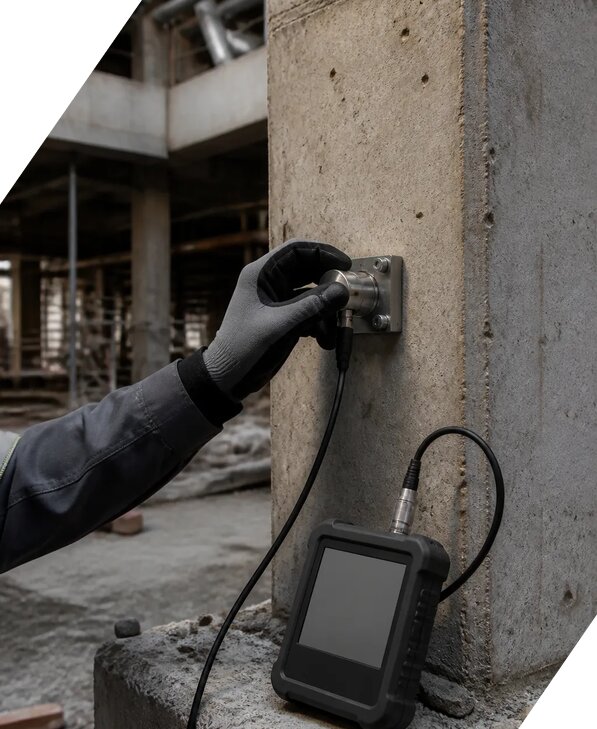

В зависимости от задачи специалисты выполняют: 1) обследование конструктивной схемы и зон возможного распространения колебаний; 2) выбор точек установки оборудования; 3) монтаж акселерометра или другого датчика вибрации; 4) регистрацию параметров во времени; 5) определение амплитуды колебаний, виброскорости, виброускорения и частотного состава; 6) проведение спектрального анализа; 7) сопоставление результатов с нормативной документацией.
Во время работ оценивается вибрация конструкций, перекрытий, стен, фундаментов, опор, колонн и ограждающих элементов. При необходимости отдельно фиксируется вибрация оборудования, чтобы установить связь между работой механизма и реакцией здания. Полученные данные позволяют определить собственную частоту и резонансную частоту конструкций, выявить неблагоприятные режимы эксплуатации и оценить динамические характеристики объекта. По итогам оформляются протокол результатов и техническое заключение с описанием условий измерений, примененного измерительного оборудования, методики проведения, выявленных значений и выводов о соответствии требованиям. В Нальчике специалисты компании ЭкспертизаРоссия выполняют такие исследования для жилых, общественных, производственных и инфраструктурных объектов.
Для чего проводят вибрационный мониторинг здания и конструкций?
Вибрационный мониторинг необходим для объективной оценки воздействия колебаний на строительные конструкции, инженерные системы и находящихся в здании людей. В отличие от визуального осмотра, инструментальные измерения позволяют зафиксировать параметры, которые невозможно достоверно определить только по внешним признакам. Это особенно важно при появлении трещин, осадок, повышенного шума, дрожания перекрытий, жалоб персонала или жильцов, а также при изменении режима работы оборудования.
Основные задачи исследования включают: 1) определение фактической амплитуды колебаний и частоты вибрации; 2) установление источника вибрации и путей передачи динамической нагрузки; 3) проверку наличия резонансных явлений; 4) оценку влияния строительных работ, транспорта или оборудования на здание; 5) контроль состояния конструкций в процессе эксплуатации; 6) проверку эффективности виброизоляции и защитных мероприятий.
Вибрация здания может быть кратковременной, периодической, импульсной или постоянной. Для каждого режима выбирается соответствующая программа наблюдений. Датчик вибрации устанавливается в наиболее информативных точках: на перекрытиях, фундаментах, несущих стенах, колоннах, опорах оборудования и в местах сопряжения конструкций. Если требуется длительное наблюдение, формируется программа вибрационного мониторинга с повторными циклами и сопоставлением результатов измерений во времени.
Исследование помогает своевременно выявить неблагоприятные динамические воздействия, определить необходимость усиления, перенастройки оборудования или устройства дополнительных демпфирующих элементов. Работы выполняются с учетом назначения объекта, его технического состояния, действующих норм и требований к лабораторному контролю. При заказе услуги под ключ скидка от 16 процентов. Коммерческое предложение с учетом условий объекта направляется Валентину Вячеславовичу.
Как определяют собственную и резонансную частоту строительных конструкций?
Собственная частота является одной из ключевых динамических характеристик здания или отдельного конструктивного элемента. Она показывает, с какой частотой система склонна совершать колебания после внешнего воздействия. Если частота внешнего воздействия приближается к собственной частоте, может возникнуть резонансная частота и значительное увеличение амплитуды колебаний. Такое явление способно привести к повышенной вибрации конструкций, ускоренному износу соединений, появлению дефектов и снижению эксплуатационного комфорта.

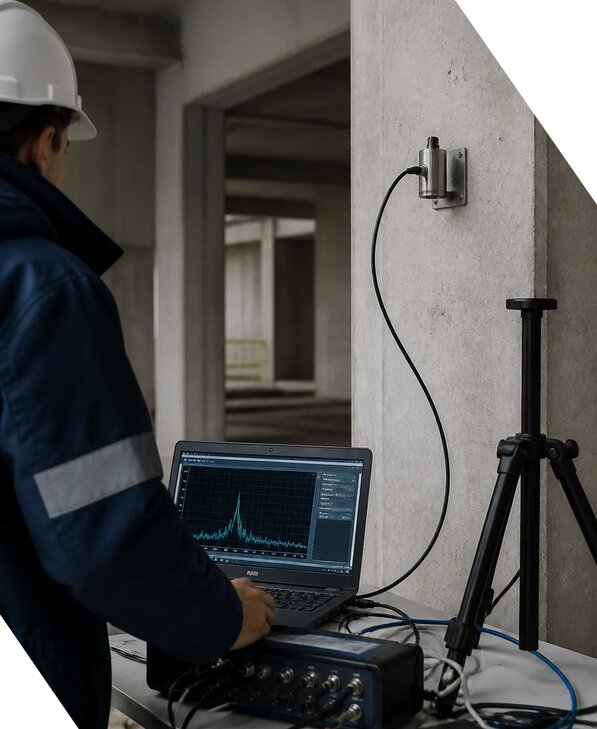

Для определения этих параметров специалисты разрабатывают техническое задание и методику проведения работ. В зависимости от цели применяются измерения в рабочем режиме, регистрация свободных колебаний, контроль вибрации при включении и отключении оборудования, а также сравнение сигналов в нескольких точках. Акселерометр регистрирует виброускорение, после чего программные средства выполняют обработку временных рядов и спектральный анализ. На спектре выделяются характерные частотные компоненты, по которым оцениваются собственные частоты отдельных элементов и всей системы.
При обследовании учитываются масса конструкций, жесткость, условия опирания, наличие перегородок, отделочных слоев, оборудования и технологических связей. Поэтому расчетные значения не всегда совпадают с фактическими, полученными при натурных измерениях. Именно по этой причине виброакустические измерения и лабораторный контроль дополняют проектный анализ. Для достоверности результатов фиксируются режим работы источника вибрации, нагрузка, продолжительность записи, положение датчика и внешние условия.
В итоговом документе указываются выявленные частотные диапазоны, амплитуда колебаний, возможные резонансные зоны и их влияние на эксплуатацию объекта. При необходимости специалисты предлагают рекомендации по изменению режима работы оборудования, виброизоляции, усилению узлов или повторному контролю. Такой подход позволяет оценить соответствие требованиям и предупредить развитие неблагоприятных процессов.
Как проводят измерения при вибрации от оборудования и строительных работ?
При воздействии оборудования или строительных механизмов измерения проводят по программе, учитывающей тип источника, режим его работы, расстояние до здания и особенности конструктивной схемы. Перед началом специалисты определяют источник вибрации, его рабочие циклы, частоту вращения, пусковые и остановочные режимы, а также возможные пути передачи колебаний через грунт, фундамент, перекрытия и несущие элементы. Если объект находится рядом с зоной строительства, дополнительно фиксируются виды выполняемых работ, используемые механизмы и время проведения операций.
На первом этапе выполняются фоновые измерения при выключенном оборудовании либо до начала строительных работ. Затем проводится регистрация при штатной нагрузке, максимальной производительности, пуске, остановке и иных характерных режимах. Датчик вибрации устанавливается на источнике, опорной конструкции, фундаменте, перекрытии, стенах и в помещениях, где воздействие может быть наиболее заметным. Применяемое измерительное оборудование должно обеспечивать необходимый диапазон частот, чувствительность и точность. Погрешность измерений учитывается при обработке и интерпретации данных.
В ходе работ оцениваются виброускорение, виброскорость, амплитуда колебаний, частотный состав и продолжительность воздействия. Спектральный анализ помогает отличить колебания от оборудования от фоновых процессов и определить частоты, на которых возникает наибольшая реакция конструкций. При длительном воздействии применяется вибрационный мониторинг с автоматической регистрацией событий и возможностью сопоставления данных по времени.
По результатам оформляются протокол результатов и техническое заключение. В них отражаются условия проведения, схема точек, режимы работы, результаты измерений, выявленные превышения и оценка соответствия требованиям нормативной документации. При необходимости приводятся рекомендации по виброизоляции, изменению технологического режима, ограничению интенсивности работ или дополнительному обследованию. Компания работает Пн-Пт 09-18 Сб-Вс вых., а выездная программа согласовывается с учетом режима объекта и требований безопасности.
Какие документы и выводы получают по итогам измерения вибрации?
По завершении измерений заказчик получает комплект материалов, позволяющий использовать результаты для технической оценки объекта, проектирования защитных мероприятий, внутреннего контроля качества, взаимодействия с эксплуатационными организациями и подтверждения соответствия требованиям. Состав документов определяется техническим заданием, назначением объекта, характером воздействия и задачами обследования. В стандартный комплект входит протокол результатов, в котором указываются адрес и описание объекта, дата и время проведения, условия измерений, примененное измерительное оборудование, сведения о датчиках, схема точек установки и режимы работы источника вибрации.
В таблицах приводятся результаты измерений по каждой точке и каждому направлению. Обычно фиксируются виброускорение, виброскорость, амплитуда колебаний, частотные показатели и продолжительность воздействия. Если выполнялся спектральный анализ, к материалам могут прилагаться графики частотных спектров и временных зависимостей. Это позволяет увидеть устойчивые частоты, пиковые значения, изменение параметров при запуске оборудования и наличие признаков резонансного отклика.
Основным аналитическим документом является техническое заключение. В нем специалисты описывают методику проведения, использованные критерии оценки, выявленные динамические характеристики, вероятный источник вибрации и пути передачи колебаний. Отдельно рассматривается вибрация конструкций, вибрация оборудования и влияние динамических воздействий на здание. В выводах указывается, выявлены ли превышения, имеются ли основания для дополнительных исследований и соответствует ли объект установленным требованиям нормативной документации.
При необходимости формируются рекомендации по контролю вибрации, установке виброизоляторов, изменению режима эксплуатации, усилению конструкций, повторному мониторингу или организации постоянных наблюдений. Результаты могут использоваться в составе материалов технического обследования, при подготовке проектных решений и во время приемочного контроля. Стоимость работ рассчитывается с учетом площади объекта, количества точек, продолжительности наблюдений и сложности программы, ориентировочная цена составляет от 8290 руб/м². В Кабардино-Балкарской Республике проводятся исследования промышленных, гражданских и специальных сооружений.
